準諧振電路,原理圖
準諧振電路中電壓或電流的波形為正弦半波，因此稱為準諧振。是最早出現的軟件開關電路。
特點：
諧振電壓峰值很高，要求器件耐壓必須提高；
諧振電流有效值很大，電路中存在大量無功功率的交換，電路導通損耗加大；
諧振周期隨輸入電壓、負載變化而改變，因此電路只能采用脈沖頻率調制方式來控制。

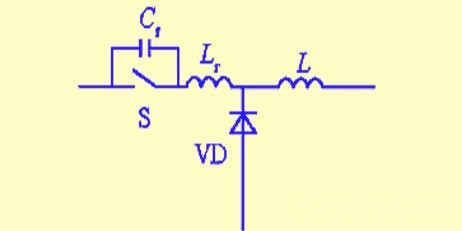

1.零電壓開關準諧振電路（Zero-Voltage-Switching Quasi-Resonant Converter -ZVS QRC)

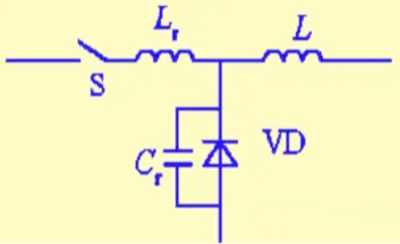

2.零電流開關準諧振電路（Zero-Current-Switching Quasi-Resonant Converter -ZCS QRC)

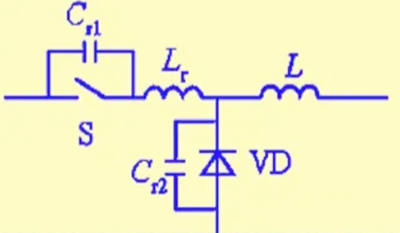

3.電壓多開關諧振電路（Zero-Voltage-Switching Multi-Resonant Converter -ZCS MRC)

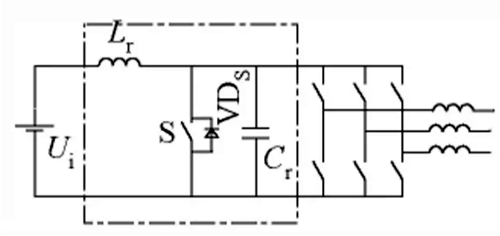

4.用于逆變器諧振直流環電路
